El Lenguaje de los Colores
Imagina intentar desactivar una bomba donde todos los cables son del mismo color. Así es trabajar en una instalación eléctrica mal hecha. El código de colores no es una sugerencia estética; es un estándar de seguridad vital para que cualquier electricista sepa qué función cumple cada cable con solo mirarlo.
En este módulo, aprenderemos el estándar internacional (IEC) más común, pero siempre debes verificar la normativa local de tu país, ya que puede variar.

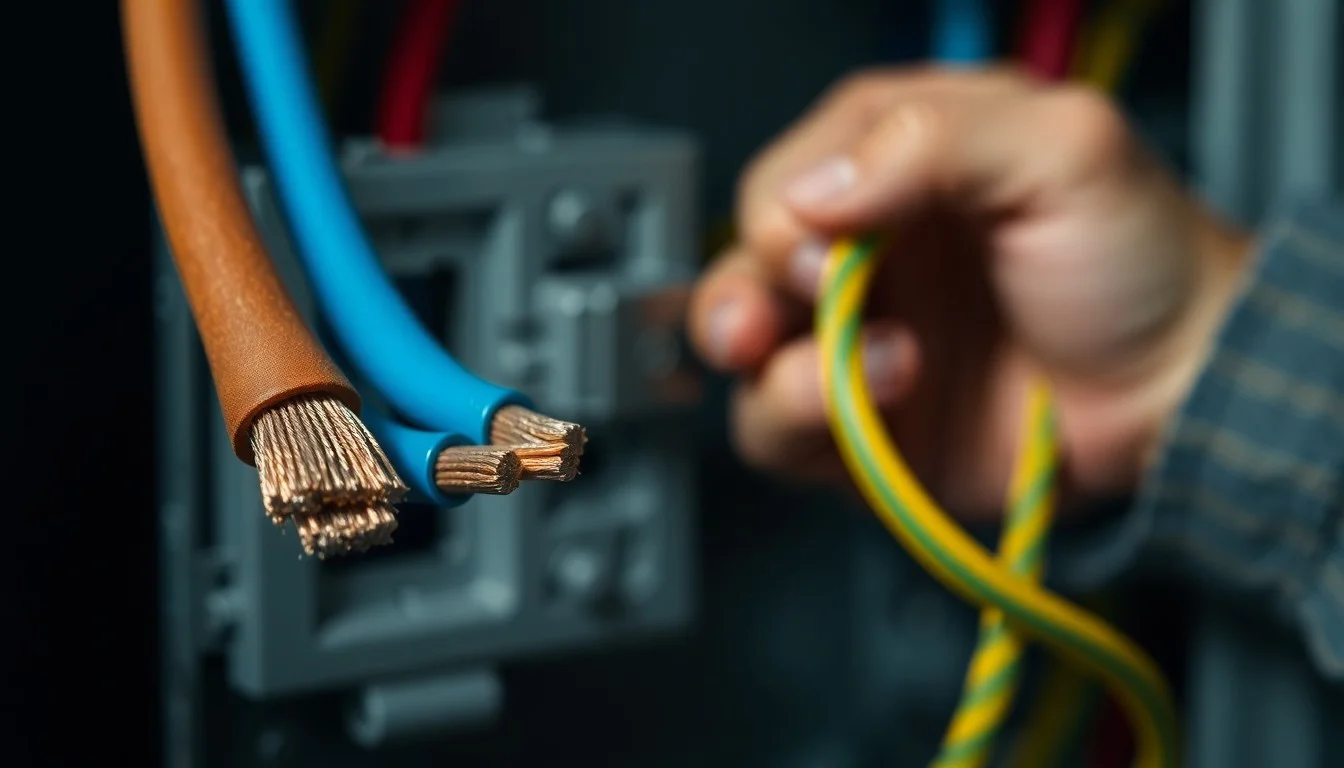

El Código de Colores Estándar (IEC)
Fase (Línea/Vivo)
Colores: Marrón, Negro o Gris.
Función: Es el cable peligroso, el que trae la corriente desde la red. Siempre debe tratarse con máximo respeto.
Regla: Los interruptores siempre deben cortar este cable.
Neutro
Color: Azul (Azul claro).
Función: Es el camino de retorno para la corriente. Sin él, el circuito no se cierra y los aparatos no funcionan. Teóricamente tiene 0 voltios con respecto a tierra, pero nunca te confíes.
Tierra (Protección)
Color: Verde con franja Amarilla (bicolor).
Función: Seguridad exclusiva. No lleva corriente en funcionamiento normal. Conecta las carcasas metálicas de los aparatos a una varilla enterrada en el suelo. Si hay una falla, la corriente escapa por aquí en lugar de por tu cuerpo, haciendo saltar el diferencial.
Advertencia: En instalaciones antiguas o informales, puedes encontrar cables de un solo color (rojo, blanco) o colores mezclados. Nunca asumas la función por el color en una casa vieja; mide siempre.
Calibres de Cables (Grosor)
El grosor del cable determina cuánta corriente puede transportar sin calentarse. Se mide en milímetros cuadrados (mm²) de sección transversal (el área del cobre, no el diámetro con plástico).
| Sección (mm²) | Uso Típico | Protección Recomendada (Breaker) |
|---|---|---|
| 1.5 mm² | Circuitos de Iluminación (Luces) | 10 Amperios (C10) |
| 2.5 mm² | Tomacorrientes de uso general | 16 Amperios (C16) |
| 4.0 mm² | Electrodomésticos de alto consumo (Lavadora, Termo) | 20 – 25 Amperios (C20/C25) |
| 6.0 mm² | Cocina eléctrica, Aire acondicionado central, Entrada principal | 32 Amperios (C32) |
Regla de Oro del Dimensionamiento: El breaker siempre debe ser el «eslabón débil». Su capacidad (Amperios) debe ser MENOR o IGUAL a lo que soporta el cable. Si pones un breaker de 25A en un cable de 1.5mm² (que soporta aprox 15A), el cable se quemará antes de que el breaker salte.
Cables Rígidos vs. Flexibles
* Rígido (Alambre sólido): Un solo hilo grueso de cobre. Común en instalaciones antiguas. Es difícil de pasar por las tuberías pero hace conexiones muy firmes.
* Flexible (Cable multifilar): Muchos hilos finos. Es el estándar moderno. Fácil de trabajar y pasar por curvas. Requiere cuidado al conectar para no dejar «pelos» de cobre sueltos que causen cortocircuitos.
